一、产品概述

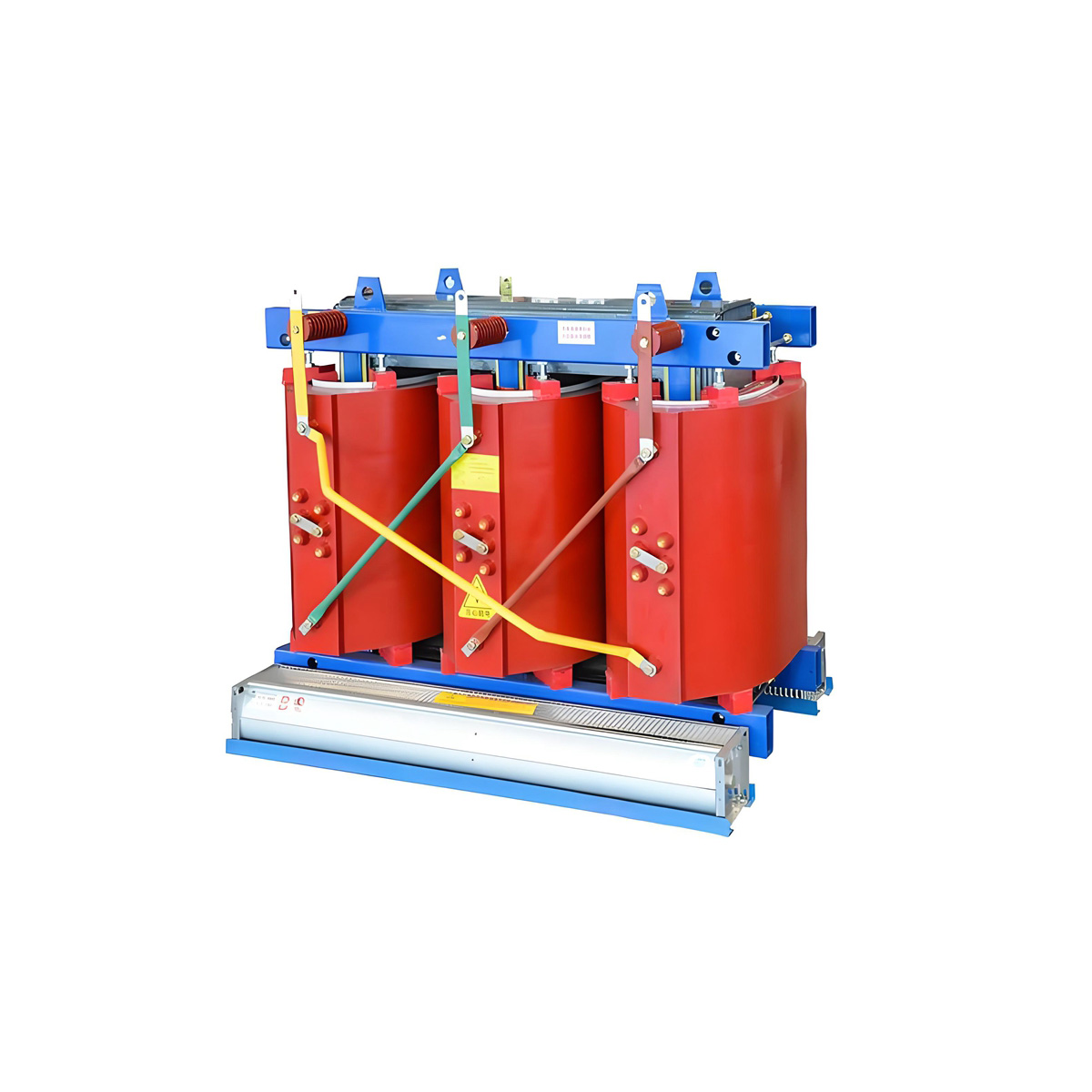

SCB9环氧树脂浇注干式变压器
二、型号含义
SCB9 – □ / □ – □
|
代码 |
含义 |
|
SC |
三相环氧树脂浇注 |
|
B |
箔式低压绕组 |
|
9 |
性能等级（损耗水平） |
|
□ |
额定容量 (kVA) |
|
□/□ |
高/低压 (kV) |
|
□ |
分接范围 |
三、执行标准
1.G/T 10228-2015 干式电力变压器
2.GB 1094 电力变压器
3.IEC 60076 电力变压器标准
四、技术参数（核心）
典型参数范围
|
项目 |
参数 |
|
额定容量 |
30kVA – 2500kVA |
|
额定电压 |
6kV / 10kV / 20kV / 35kV |
|
低压 |
0.4kV |
|
频率 |
50Hz / 60Hz |
|
连接组别 |
Dyn11 / Yyn0 |
|
绝缘等级 |
F级 / H级 |
|
防护等级 |
IP00 / IP20 / IP23 |
|
冷却方式 |
AN / AF |
1.结构特点
2.高压绕组：环氧树脂真空浇注，防潮防裂
3.低压绕组：铜/铝箔式结构，抗短路能力强
4.铁芯：优质冷轧取向硅钢片
5.夹件结构：高强度抗震设计
6.温控系统：PTC或PT100保护
七、产品优势
1.阻燃自熄（无油）
2.安全环保
3.免维护
4.抗短路能力强
5.适用于负荷中心
八、使用环境
1.海拔 ≤1000m
2.环境温度：-25℃ ~ +40℃
3.无腐蚀气体
4.室内或通风良好场所
