一、产品概述

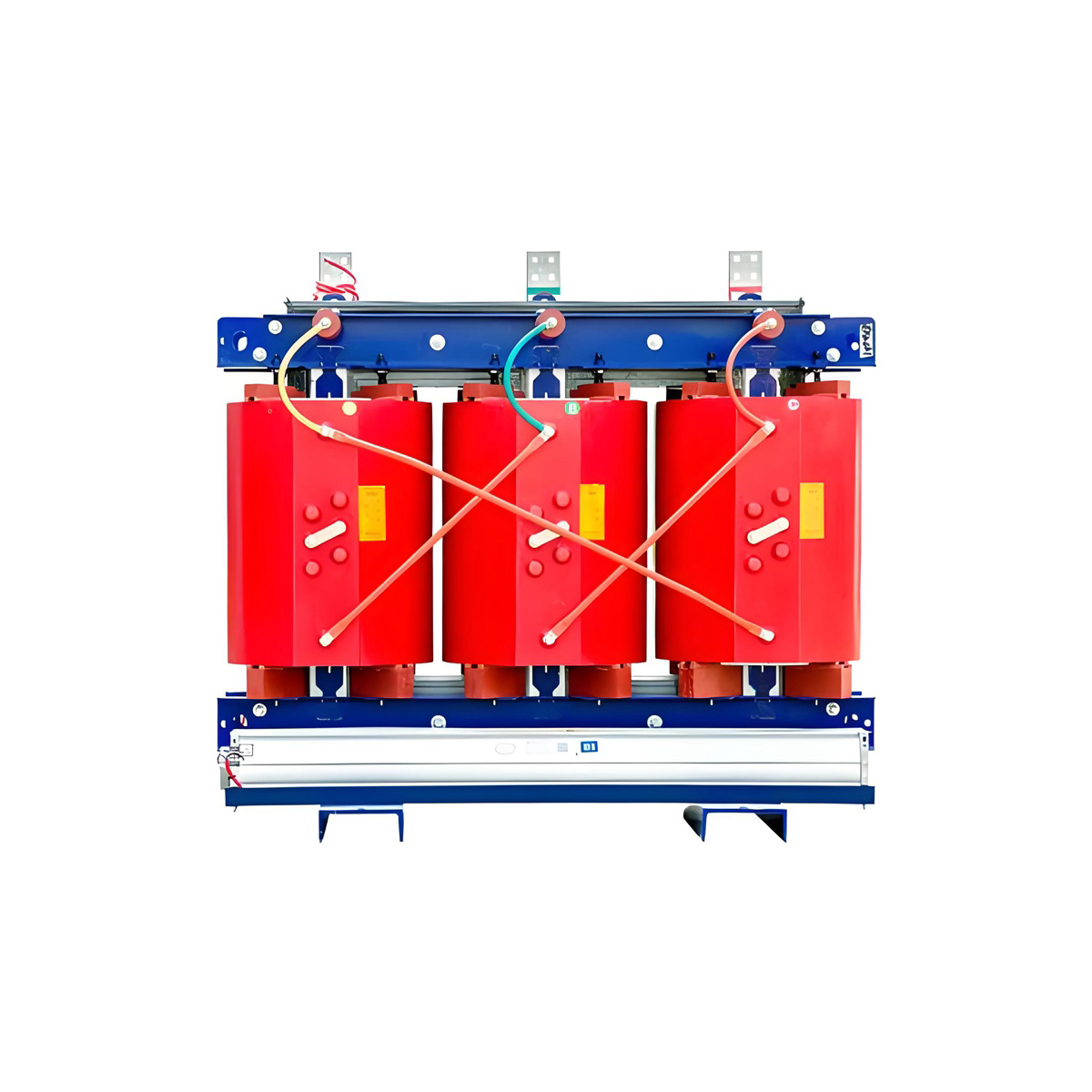

SCB10干式变压器
SCB10系列干式变压器是在SCB9基础上优化升级的节能型产品，采用先进的环氧树脂真空浇注工艺和优质硅钢片，具有更低损耗、更高可靠性和更长使用寿命。广泛应用于对节能、安全要求较高的配电系统。
二、型号含义
SCB10 – □ / □ – □
|
代码 |
含义 |
|
SC |
三相环氧树脂干变 |
|
B |
箔式低压绕组 |
|
10 |
性能等级（节能型） |
|
□ |
额定容量 |
|
□/□ |
电压等级 |
|
□ |
分接范围 |
三、执行标准
1.GB/T 10228-2015 干式电力变压器
2.GB 1094 电力变压器
3.IEC 60076
四、核心技术参数
标准参数
|
项目 |
参数 |
|
额定容量 |
30kVA – 3150kVA |
|
高压 |
6 / 10 / 20 / 35kV |
|
低压 |
0.4kV |
|
频率 |
50Hz / 60Hz |
|
连接组别 |
Dyn11 / Yyn0 |
|
绝缘等级 |
F级 / H级 |
|
防护等级 |
IP00 / IP20 / IP23 |
|
冷却方式 |
AN / AF |
五、损耗性能
SCB10 vs SCB9（核心差异）
|
类型 |
空载损耗 |
负载损耗 |
|
SCB9 |
基准 |
基准 |
|
SCB10 |
↓约10%–15% |
↓约5%–10% |
六、结构特点
1.高压绕组：环氧树脂真空浇注（防潮、防裂、防污染）
2.低压绕组：铜/铝箔绕结构（抗短路能力强）
3.铁芯：低损耗冷轧取向硅钢片
4.夹紧结构：抗震、防松动设计
5.温控系统：智能温控保护（PTC/PT100）
七、产品优势
1.更低损耗（节能降耗）
2.阻燃自熄（无油安全）
3.免维护
4.噪音低
5.环保无污染
八、使用环境
1.海拔 ≤1000m（可定制高原型）
2.温度：-25℃ ~ +40℃
3.相对湿度 ≤90%
4.无腐蚀气体
