一、产品名称

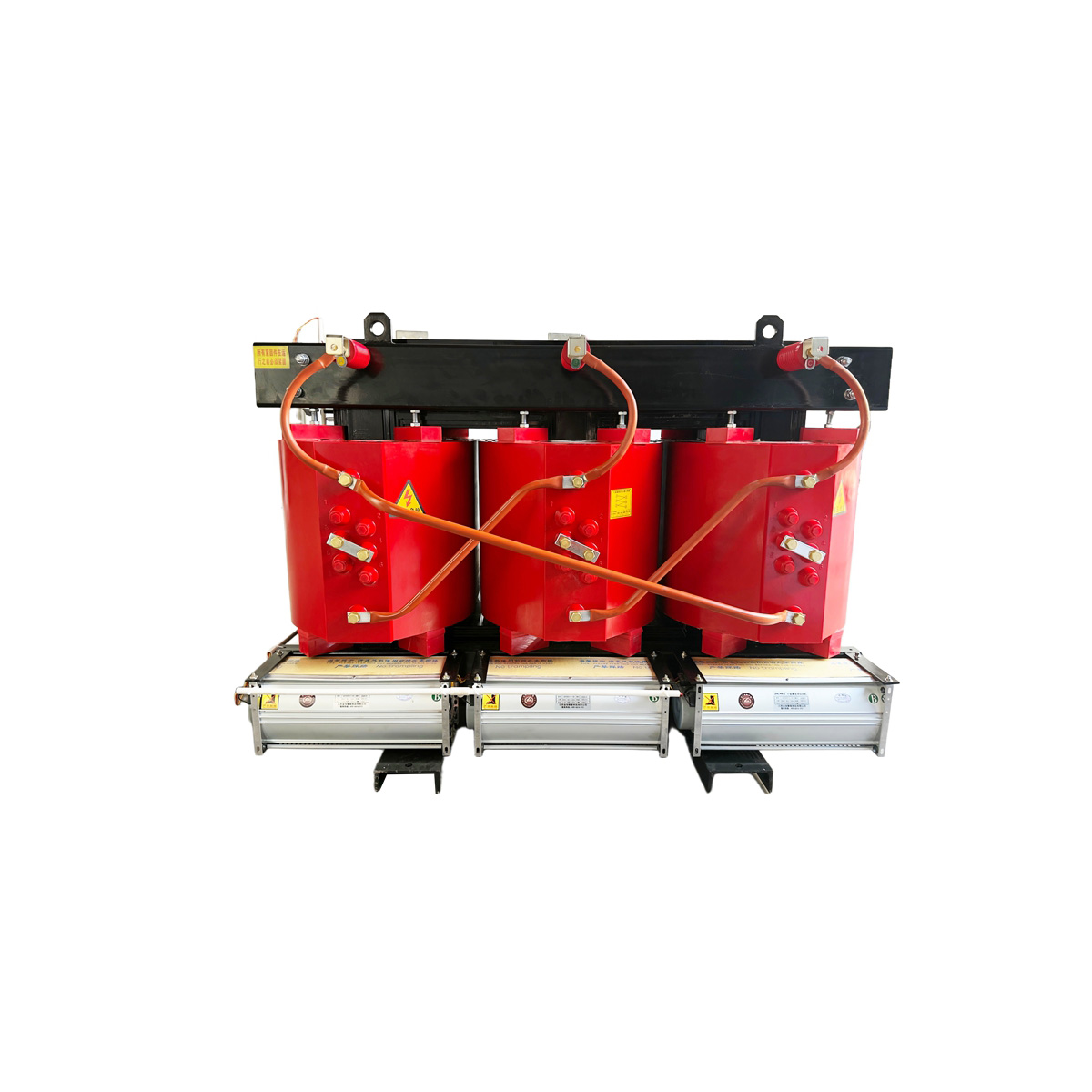

SCB14超低损耗环氧树脂干式变压器
二、产品简介
SCB14系列环氧树脂干式变压器是在SCB12基础上的升级节能产品，具有更低的空载损耗、更高的运行效率和更强的环境适应性。该产品无油、阻燃、免维护，广泛应用于对安全性和节能性要求较高的现代配电系统。
三、型号含义
SCB14 – □ / □
|
项目 |
含义 |
|
S |
三相变压器 |
|
C |
环氧树脂浇注 |
|
B |
箔式绕组 |
|
14 |
性能水平代号（高效节能） |
|
□/□ |
额定容量(kVA)/电压等级 |
四、主要技术参数
|
项目 |
参数 |
|
额定容量 |
30kVA – 3150kVA |
|
额定电压 |
6kV / 10kV / 20kV / 35kV |
|
低压侧 |
0.4kV / 0.69kV |
|
频率 |
50Hz / 60Hz |
|
冷却方式 |
AN / AF |
|
绝缘等级 |
F级 / H级 |
|
防护等级 |
IP00 / IP20 / IP23 |
|
接线组别 |
Dyn11 / Yyn0 |
|
温升 |
≤100K |
五、性能优势
1. 超低损耗
相比SCB12空载损耗降低约10%–15%。
2. 高效节能
满足更高节能标准，降低运行成本。
3. 更高安全性
阻燃自熄，无爆炸风险。
4. 强抗短路能力
整体浇注结构，抗短路能力更强。
六、结构特点
1.高压绕组：真空浇注环氧树脂线圈
2.低压绕组：铜/铝箔绕组
3.铁芯：高导磁硅钢片
4.绝缘工艺：真空压力浇注
5.结构：高强度框架设计
七、使用环境
1.海拔：≤1000m
2.环境温度：-25℃ ~ +40℃
3.安装环境：室内
4.无腐蚀性气体及爆炸性粉尘
5.相对湿度：≤90%
八、应用领域
1.城市配电系统
2.商业综合体及高层建筑
3.工业制造企业
4.数据中心
5.新能源系统
九、执行标准
1.IEC 60076-11
2.IEC 60076
3.GB/T 10228
4.GB 1094
十、可选配置
1.智能温控系统
2.风冷系统（AF）
3.防护外壳（IP20/IP23）
4.铜/铝绕组
5.低噪音设计
6.防腐处理
十一、SCB14 vs SCB12 对比
|
项目 |
SCB12 |
SCB14 |
|
空载损耗 |
标准 |
↓10%~15% |
|
节能水平 |
高 |
更高 |
|
适用场景 |
常规配电 |
高端/节能项目 |
|
成本 |
较低 |
略高 |
SCB14更适合高端节能项目，长期运行更经济。
